1. DIBUJO TECNICO
El dibujo es un arte que tiene como objetivo representar gráficamente formas e ideas. Puede realizarse a mano alzada o por medio de instrumentos especializados, observando ciertas reglas o normas.

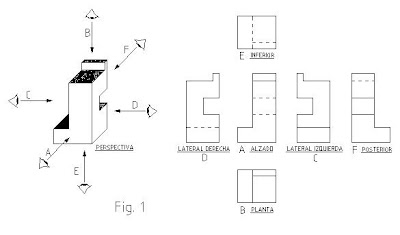

La realización de un dibujo técnico exige cálculo, medición, líneas bien trazadas, precisión en fin, una serie de condiciones que hacen necesario el uso de buenos instrumentos, buenos materiales, y sumado a esto, el conocimiento teórico que unido a la práctica hacen sobresalir a un dibujante. Se preocupa por describir los detalles de forma, tamaño y dimensiones de una figura en forma precisa
En el dibujo técnico tradicional se usan una serie de útiles o instrumentos de trazado y auxiliares. Desde hace algunos años, con la introducción del ordenador en el dibujo técnico, también se emplean otros útiles, por ejemplo, el ratón, la tableta gráfica o el lápiz óptico. El dibujo técnico es un arte que tiene como objetivo representar gráficamente formas e ideas. Se realiza utilizando materiales e instrumentos que son imprescindibles
Para obtener buenos resultados en la elaboración del Dibujo Técnico es necesario contar con la buena calidad de los materiales empleados y la habilidad en usarlos; también se deben seguir ciertas reglas y normas.
Los instrumentos se clasifican en tres categorías:
1. Instrumentos para medir
2. Instrumentos para trazar
3. Instrumentos para limpiar.
2. HERRAMIENTAS E INSTRUMENTOS PARA DIBUJO TECNICO
2.1 TABLERO DE DIBUJO
Es un instrumento de dibujo sobre el que se fija el papel para realizar el dibujo. Por lo general se construye de madera o plástico liso y de bordes planos y rectos lo cual permite el desplazamiento de la regla T, debe ser construido de modo tal que no se produzcan dobladuras ni pandeos; debe ser inclinada. Cuando se estudia dibujo es conveniente que se trabaje en un tablero apropiado para lograr adquirir el hábito y la destreza en la utilización de los instrumentos apropiados.

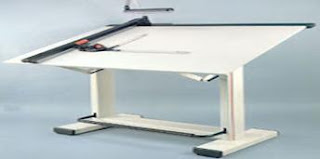

En los talleres de dibujo técnico, en lugar de tableros, se emplean mesas construidas solamente para esta actividad, con las dimensiones e inclinación necesaria.
2.2 LA REGLA T.
La regla T recibe ese nombre por su semejanza con la letra T. Posee dos brazos perpendiculares entre sí. El brazo transversal es más corto. Se fabrican de madera o plástico.
Se emplea para trazar líneas paralelas horizontales en forma rápida y precisa. También sirve como punto de apoyo a las escuadras y para alinear el formato y proceder a su fijación.
2.3 REGLA GRADUADA
Es un instrumento para medir y trazar líneas rectas, su forma es rectangular, plana y tiene en sus bordes grabaciones de decímetros, centímetros y milímetros.
Por lo general son de madera o plástico. Aunque son preferibles las de plástico transparente para ver las líneas que se van trazando.
Sus longitudes varían de acuerdo al uso y oscilan de 10 a 60 centímetros Las más usuales son las de 30 centímetros.

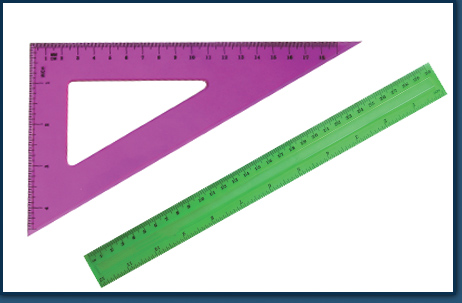

2.4 LAS ESCUADRAS.
Las escuadras se emplean para medir y trazar líneas horizontales, verticales, inclinadas, y combinada con la regla T se trazan líneas paralelas, perpendiculares y oblicuas. Pueden llevar graduados centímetros y milímetros.
Las escuadras que se usan en dibujo técnico son dos:
- La de 45º que tiene forma de triángulo isósceles con ángulo de 90º y los otros dos de 45º.
- La escuadra de 60º llamada también cartabón que tiene forma de triángulo escaleno, cuyos ángulos miden 90º, 30º y 60º.
2.5 EL TRANSPORTADOR.
Es un instrumento utilizado para medir o transportar ángulos. Son hechos de plástico y hay de dos tipos: en forma de semicírculo dividido en 180º y en forma de círculo completo de 360º.
Los números están dispuestos en doble graduación para que se puedan leer de derecha a izquierda y de izquierda a derecha, según donde esté la abertura del ángulo.
2.6 ESCALÍMETRO: Los escalímetros son instrumentos de medición, semejantes a una regla, generalmente de forma triangular aunque también los hay planos. Comúnmente se construyen de madera, metal, material plástico...
El escalímetro más utilizado es el de forma triangular; tiene, generalmente, una longitud de 30 cms., consta de tres caras y en cada cara posee dos escalas. En consecuencia, con un escalímetro triangular podemos manejar seis escalas diferentes, sus vértices forman ángulos agudos sin curvaturas que nos permiten realizar una lectura más exacta de la escala utilizada
2.7 EL COMPÁS
Es un instrumento de precisión que se emplea para trazar arcos, circunferencias y transportar medidas.
Está compuesto por dos brazos articulados en su parte superior donde está ubicada una pieza cilíndrica llamada mango por donde se toma y maneja con los dedos índice y pulgar.
Uno de los brazos tiene una aguja de acero graduable mediante un tornillo de presión y una tuerca en forma de rueda. El otro brazo posee un dispositivo que permite la colocación de portaminas u otros accesorios.
2.7.1. Clases de compás.
2.7.1.1. Compás de pieza: es el compás normal que al que se le puede colocar los accesorios como el portaminas o lápiz.
2.7.1.2. Compás de puntas secas: posee en ambos extremos puntas agudas de acero y sirve para tomar o trasladar medidas.
2.7.1.3. Compás de bigotera: se caracteriza por mantener fijos los radios de abertura. La abertura de este compás se gradúa mediante un tornillo o eje roscado. Es utilizado para trazar circunferencias de pequeñas dimensiones y circunferencias de igual radio.
2.7.1.4. Compás de bomba: se utiliza para trazar arcos o circunferencias muy pequeñas. Está formado por un brazo que sirve de eje vertical para que el portalápiz gire alrededor de él.

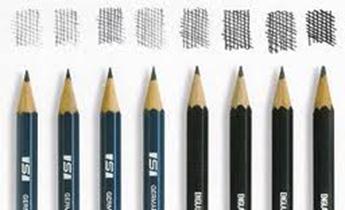

2.8 LÁPICES.
Los lápices son elementos esenciales para la escritura y el dibujo. Están formados por una mina de grafito y una envoltura de madera. Pueden ser de sección redonda o hexagonal. Para dibujar son mejores los hexagonales porque facilitan la sujeción entre los dedos y evitan que se ruede al dejarlos sobre la mesa de dibujo.
Grados de dureza de la mina.
La mina de los lápices posee varios grados desde el más duro hasta el más blando. Con los de mina dura se trazan líneas finas de color gris y las más blandas líneas gruesas y de color negro.
Están clasificados por letras y números. La H viene de la palabra hard que significa duro, la F significa firme y la B de black que significa negro.
Los más duros son: 4H, 3H, 2H y H. Los intermedios son: HB y F. Los más blandos son: B, 2B, 3B y 4B.
